POŽADAVEK | Předmět | ZPS - vodovodní a kanalizační přípojky |

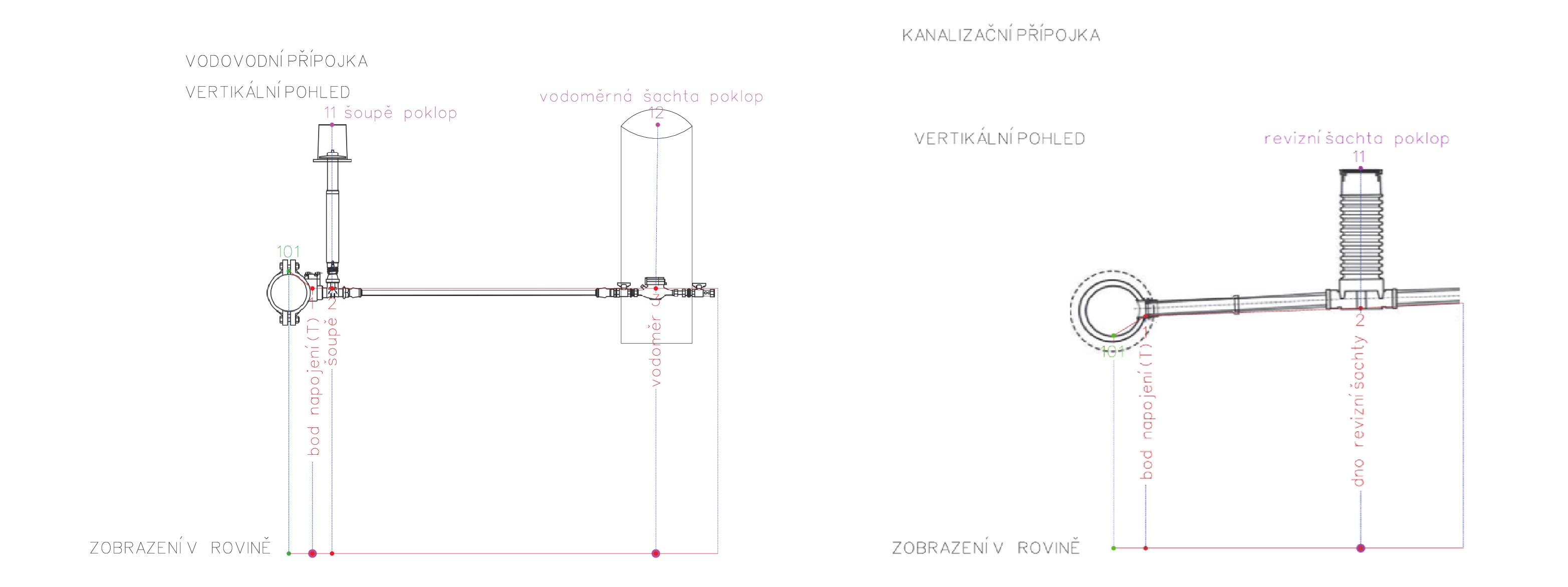

Popis | Vodovodní přípojka - ZPS Jak vytvořit správnou kresbu v případě zaměřených bodů viz obrázek (popřípadě zda je potřeba ještě nějaký bod navíc). Body 1, 2, 3 spojit trasou vodovodní přípojky - co spojnice bodů 1 a 101, taky spojit jako trasu vodovodní přípojky? V případě kdybychom tyto body nespojili, bude zde vznikat rozdíl v poloze závislý na poloměru potrubí hlavního řadu. Kam umístit a s jakými atributy zařízení vodovodní přípojky a to - šoupě (b.2), šoupě poklop (b.11), vodoměr (b.3), vodoměrná šachta poklop (b.12). Prosím o rozepsání bod po bodu. Kanalizační přípojka - ZPS Obdobný problém, trasou kanalizační přípojky spojíme body 1, 2 a dále - opět co spojnice bodů 1 a 101. Jak vyřešit revizní šachtu, kam umístit zařízení kanalizační přípojky a s jakým atributem? V případě TI je možnost umístit prvek "povrchový znak TI", avšak u ZPS tento prvek není. Jak tedy postupovat? Dostat povrchové znaky sítí do ZPS vidím jako důlěžitou věc, už jen kvůli tomu, že je to jednoznačně identifikovatelný prvek, který geodet může použít jako identický bod. Děkuji za podrobné popsání výše uvedených příkladů. Jabůrek O. | |
