DTM250008 - Schodiště do budovy v plošné mapě
Stav | vyřešený |
Datum přijetí | 12.03.2025 |
| Typ | vektorizace |
 | ZPS – drobné stavby a součásti staveb, K6 a K7 |
| Všechny skupiny těchto kategorií |
Předmět | Schodiště do budovy v plošné mapě |

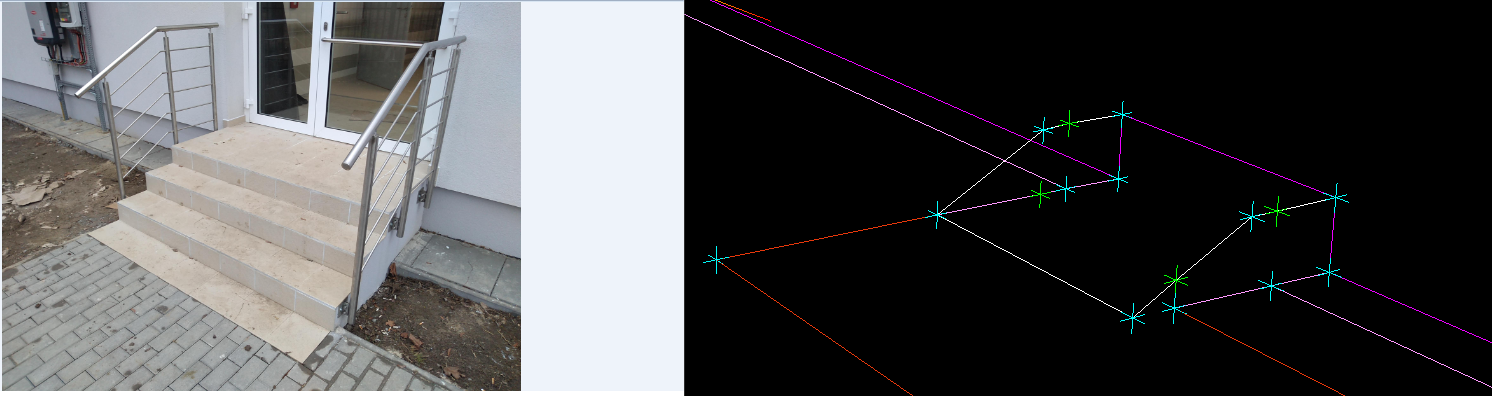

Popis | Dobrý den, mám dotaz jak řešit topologicky správně napojení schodišti do budovy, ale v PLOŠNÉ mapě, tak aby to prošlo kontrolami (viz obrázek). Problém nastává, když do boční stěny schodiště přichází další linie okapového chodníku. Děkuji za radu. |
| POŽADAVEK | Předmět | Schodiště do budovy v plošné mapě |
Popis | Dobrý den, mám dotaz jak řešit topologicky správně napojení schodišti do budovy, ale v PLOŠNÉ mapě, tak aby to prošlo kontrolami (viz obrázek). Problém nastává, když do boční stěny schodiště přichází další linie okapového chodníku. Děkuji za radu. | |
| ŘEŠENÍ | Popis | Na obrázku je příklad tzv. dvojích hran –viz odkaz níže, to znamená máme dvě hrany nad sebou, 2D průběh je stejný, linie se liší pouze 3D průběhem. Každá z nich tvoří hranici jiné plochy a systém musí správně přiřadit hranici a vytvořit správný 3D obvod a plochu. Proto musí být hranice stejného typu jako je plocha, kterou ohraničují. Takže směrem od domu budou spodní hrany na pravé straně schodiště: 1. Hranice dopravní stavby nebo plochy, typ chodník pro okapový chodník kolem domu. 2. Zde je více možností, z obrázku se nedá přesně určit, jak vyhodnotit tu nezpevněnou plochu. Hranice ale musí odpovídat definičnímu bodu té plochy. Pokud je to udržovaná plocha zeleně, tak musí být linie vyhodnocena jako hranice udržované zeleně, pokud je plocha součástí zahrady, pak linie musí být hranice přírodního a polopřírodního objektu, typ zahrada. 3. Hranice dopravní stavby nebo plochy, typ chodník pro velký chodník. Horní hrana na pravé straně schodiště je hranice schodiště. Situaci lze vyhodnotit i jednodušším způsobem bez horní hran |
Odkaz | https://dtmwiki.kr-zlinsky.cz/01_pravidla/01_zaklad/04_plosne_objekty_zps#dvoji_hrany | |
Vyřešeno | 06.04.2025 | |
 | ||
