DTM250016 - Mosty
Stav | vyřešený |
Datum přijetí | 05.05.2025 |
| Typ | vektorizace |
 | ZPS – dopravní stavby, K2 |
| Skupina - Dopravní stavba společná pro více skupin |
Předmět | Mosty |

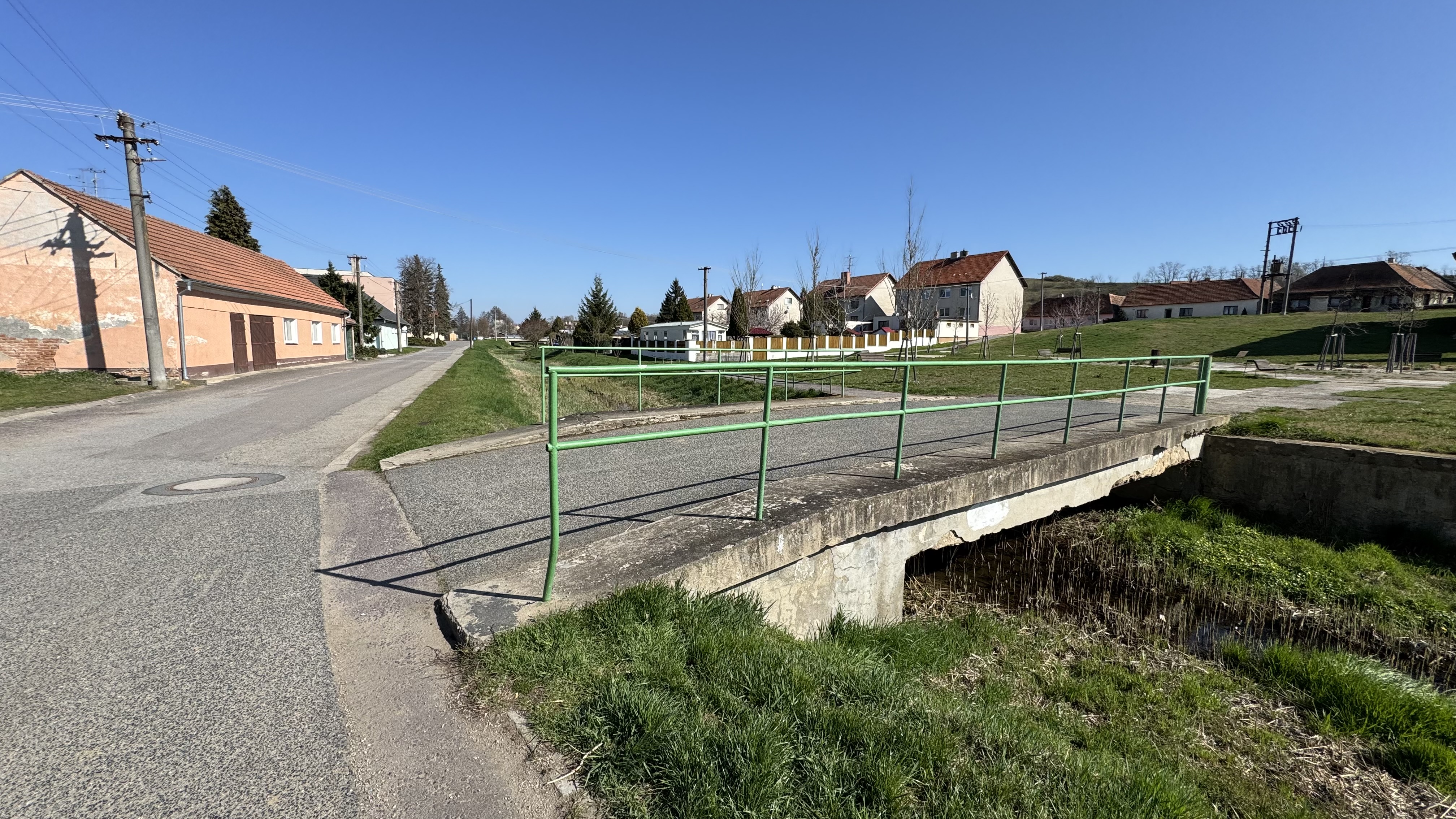

Popis | mám dotaz na vektorizaci mostů tohoto typu (viz obrázek), na wiki se nedá dočíst jak toto zpracovat. následující postup jsem okoukal z poskytnutých dat, ale nějak se mi to nezdá, tak bych chtěl dojít na správné řešení. 1) plochu mostovky dělám: hranice dopravní stavby nebo plochy / plocha mostní konstrukce v levelu 1. 2) duplicitně přechod mostovky a komunikace udělám čáru hranice dopravní stavby nebo plochy /místní komunikace v lvl 0 3) římsy na okraji (betony se zábradlím udělám obvodem pilíře (za mě špatně) opět duplicitně s plochou mostní konstrukce v lvl 1. 4) občas je případ, kdy se zábradlí kryje s krajem mostu..je linie zábradlí povolena duplicitně s ostatními rozhraními? takovéto použití prvku patka,deska,monolit,pilíř neodpovídá jeho definici. Děkuji za odpověď. |
| POŽADAVEK | Předmět | Mosty |
Popis | mám dotaz na vektorizaci mostů tohoto typu (viz obrázek), na wiki se nedá dočíst jak toto zpracovat. následující postup jsem okoukal z poskytnutých dat, ale nějak se mi to nezdá, tak bych chtěl dojít na správné řešení. 1) plochu mostovky dělám: hranice dopravní stavby nebo plochy / plocha mostní konstrukce v levelu 1. 2) duplicitně přechod mostovky a komunikace udělám čáru hranice dopravní stavby nebo plochy /místní komunikace v lvl 0 3) římsy na okraji (betony se zábradlím udělám obvodem pilíře (za mě špatně) opět duplicitně s plochou mostní konstrukce v lvl 1. 4) občas je případ, kdy se zábradlí kryje s krajem mostu..je linie zábradlí povolena duplicitně s ostatními rozhraními? takovéto použití prvku patka,deska,monolit,pilíř neodpovídá jeho definici. Děkuji za odpověď. | |
| ŘEŠENÍ | Popis | Jednotlivé objekty musí odpovídat obsahu Vyhlášky o DTM kraje a definici ve slovníku datového modelu. V levelu 1: Provozní plocha pozemní komunikace https://app.iprpraha.cz/apl/app/slovnik-dtm/?pojem=provozn%C3%AD-plocha-pozemn%C3%AD-komunikace Přidružená plocha pozemní komunikace (římsy na okraji) https://app.iprpraha.cz/apl/app/slovnik-dtm/?pojem=p%C5%99idru%C5%BEen%C3%A1-plocha Zábradlí – může být duplicitní s jinými liniemi, není to prvek, který tvoří hranici plochy. https://app.iprpraha.cz/apl/app/slovnik-dtm/?pojem=z%C3%A1bradl%C3%AD Celé dohromady to tvoří plochu mostní konstrukce (dříve mostovku), což je jeden z objektů, pro který probíhají topologické kontroly samostatně. https://app.iprpraha.cz/apl/app/slovnik-dtm/?pojem=mostovka V levelu 0 je spodní stavba mostu = objekt patka, deska, monolit, pilíř. https://app.iprpraha.cz/apl/app/slovnik-dtm/?pojem=patka-deska-monolit-pil%C3%AD%C5%99 A další objekty. Tyto prvky jsou ohraničeny příslušnými konstrukčními prvky – viz příloha č. 3 Vyhlášky 393/2020 s dodržením principu hierarchie. Současně předává vlastník / správce / provozovatel objekt obvod mostu předává jako dopravní infrastrukuru https://dtmwiki.kr-zlinsky.cz/03_di_metodika/03_obvod_mostu. |
Odkaz | - | |
Vyřešeno | 20.05.2025 | |
 | ||
