DTM240061 - Úprava stávající oblasti kompletní ZPS
Stav | vyřešený |
Datum přijetí | 29.06.2024 |
| Typ | ostatní |
 | Jiné |
| Ostatní dotazy |
Předmět | Úprava stávající oblasti kompletní ZPS |
Popis | Dobrý den, potřeboval bych si prosím ujasnit, jak v rámci GAD prakticky řešit úpravu stávající oblasti kompletní ZPS. Četl jsem dokument "Práce se speciálními objekty DTM" a taky prohlížel oba příklady uvedené v metodice na stránce https://www.cuzk.cz/DMVS/Metodika.aspx, ale nejsem z toho schopen jasně vyvodit, jak složitější situaci prakticky řešit. Příklad: stávající silnice je oblastí kompletní ZPS a já na ni ze strany připojuji novou vedlejší silnici. Dva body, ve kterých se vedlejší silnice připojuje na tu stávající, vyrovnám do přimky. Hrana stávající silnice nově vede vloženými body, tedy měl by se upravit i původní polygon oblasti kompletní ZPS, ale jak to správně udělat? Mám upravit stávající polygon kompletní ZPS (vložením lomových bodů) a dát mu do popisu příznak "NEW"? Nebo musím původní polygon označit příznakem "DEL" a vytvořit nový s příznakem "NEW", i když je rozdíl pouze v tom, že jsem do jedné hraniční linie vložil dva body? GAD se odehrává na malé ploše, ale ta stávající silnice a její polygon kompletní ZPS má délku 2 kilometry!! Moje navazující nově vymezená oblast komplentí ZPS má být samostatný polygon, který bude sousedit s tím stávajícím, nebo z toho má vzejít jeden rozšířený polygon zahrnující tu původní hlavní silnici i mou nově vymezenou oblast? Doplňující dotaz: Může nová oblast kompletní ZPS vést částečně i po stávajících bodech ZPS, které v rámci GAD nebyly měřeny? Pokud se budu v tomto striktně držet jen nově měřených bodů, budou časteji vznikat díry v oblasti kompletní ZPS, protože určitý bod nebyl nově zaměřen. V dokumentaci "Práce se speciálními objekty DTM" se píše, že oblast kompletní ZPS může vést i po "referenčních liniích nového stavu", ale slyšel jsem názor kolegů geodetů, že bych neměl v GAD cokoliv vymezovat na základě "cizích referenčních dat". Na přiloženém obrázku: referenční data DTM jsou šedě, šrafovaná je stávající oblast kompletní ZPS. Růžově je nová odbočka s parkovištěm řešená v GAD. Mezi parkovištěm a stávající silnicí je úzký pruh zeleně, který můžu ale nemusím zahrnout do nového vymezení oblasti kompletní ZPS. Nemám u té zeleně na pravém okraji změřené některé body. |
| POŽADAVEK | Předmět | Úprava stávající oblasti kompletní ZPS |
Popis | Dobrý den, potřeboval bych si prosím ujasnit, jak v rámci GAD prakticky řešit úpravu stávající oblasti kompletní ZPS. Četl jsem dokument "Práce se speciálními objekty DTM" a taky prohlížel oba příklady uvedené v metodice na stránce https://www.cuzk.cz/DMVS/Metodika.aspx, ale nejsem z toho schopen jasně vyvodit, jak složitější situaci prakticky řešit. Příklad: stávající silnice je oblastí kompletní ZPS a já na ni ze strany připojuji novou vedlejší silnici. Dva body, ve kterých se vedlejší silnice připojuje na tu stávající, vyrovnám do přimky. Hrana stávající silnice nově vede vloženými body, tedy měl by se upravit i původní polygon oblasti kompletní ZPS, ale jak to správně udělat? Mám upravit stávající polygon kompletní ZPS (vložením lomových bodů) a dát mu do popisu příznak "NEW"? Nebo musím původní polygon označit příznakem "DEL" a vytvořit nový s příznakem "NEW", i když je rozdíl pouze v tom, že jsem do jedné hraniční linie vložil dva body? GAD se odehrává na malé ploše, ale ta stávající silnice a její polygon kompletní ZPS má délku 2 kilometry!! Moje navazující nově vymezená oblast komplentí ZPS má být samostatný polygon, který bude sousedit s tím stávajícím, nebo z toho má vzejít jeden rozšířený polygon zahrnující tu původní hlavní silnici i mou nově vymezenou oblast? Doplňující dotaz: Může nová oblast kompletní ZPS vést částečně i po stávajících bodech ZPS, které v rámci GAD nebyly měřeny? Pokud se budu v tomto striktně držet jen nově měřených bodů, budou časteji vznikat díry v oblasti kompletní ZPS, protože určitý bod nebyl nově zaměřen. V dokumentaci "Práce se speciálními objekty DTM" se píše, že oblast kompletní ZPS může vést i po "referenčních liniích nového stavu", ale slyšel jsem názor kolegů geodetů, že bych neměl v GAD cokoliv vymezovat na základě "cizích referenčních dat". Na přiloženém obrázku: referenční data DTM jsou šedě, šrafovaná je stávající oblast kompletní ZPS. Růžově je nová odbočka s parkovištěm řešená v GAD. Mezi parkovištěm a stávající silnicí je úzký pruh zeleně, který můžu ale nemusím zahrnout do nového vymezení oblasti kompletní ZPS. Nemám u té zeleně na pravém okraji změřené některé body. | |

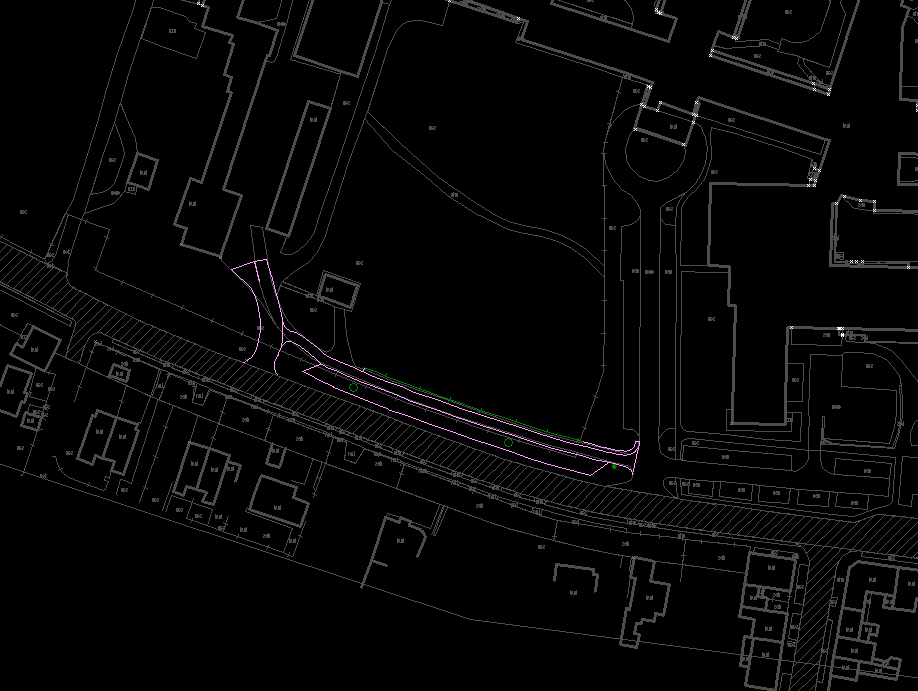

| ŘEŠENÍ | Popis | Ve vydaných datech není celá oblast kompletní ZPS, oblast je ořezaná. Při předání GAD měníte tuto ořezanou oblast, pokud ji rozšiřujete, tak ta výsledná zahrnuje rozšířenou celou oblast kompletní ZPS z vydaných dat, to znamená původní oblast rozšířená o nové plošné prvky. Tato oblast musí vést samozřejmě i po stávajících konstrukčních prvcích – referenčních liniích nového stavu. Označení „referenční linie nového stavu“ znamená, že hranice polygonu nemůže vést po smazaných liniích nebo po liniích, které byly novou GAD modifikovány. Na vašem obrázku bude do nové oblasti kompletní ZPS („NEW“) zahrnuta vyšrafovaná plocha, růžově označené prvky i plocha zeleně, protože hrana na pravé straně změřená je, i když někým jiným. Pokusíme se co nejdříve doplnit obrázky do DTMwiki. |
Odkaz | - | |
Vyřešeno | 03.07.2024 | |
 | ||
